Questions travaux maçonnerie : Faut-il ferrailler semelle et piliers pour portail sur ancien mur démoli

esso35
Membre inscrit
esso35
1 message
Bonjour à tous.

J'ai peur d'avoir fait une bêtise !
J'ai démonté un espace dans un vieux mur de clôture, pour poser un portail.
J'ai donc ouvert sur 3,75 m jusqu'au niveau du trottoir, puis côté jardin j'ai creusé sur 50 bon cm.
Je voyais toujours des pierres, comme la commune refait la voirie complète j'ai creusé pareil côté rue (toujours des pierres du mur après 50 bon cm).
J'ai retiré encore 3 ou 4 pierres à l'endroit des piliers (démentions environ 75cm de large et 35 de profondeur en plus des 50 déjà ôtés).
J'ai mis environ 100 litres de béton dans chacun des trous puis une ferraille carrée, puis mon 1er bloc pour pilier que j'ai rempli de béton et pour finir j'ai comblé sur 30 cm autour du bloc.
Pour la semelle j'ai coffré sur toute la longueur de "ma démolition du mur" et j'ai coulé le tout avec du béton.
Mais je n'ai pas ferraillé le dessus je me suis posé sur les pierres existantes (environ 4 ou 5 cm de béton sur le dessus et 8 à 10 sur la longueur.

J'ai fini de monter sur 1m20 mes piliers "remplis de béton" en faisant sortir deux fers entre pilier et mur d'origine et pour finir re-coffrage et remplissage au béton avec un produit pour faciliter l'accroche sur les vieux matériaux.

Ai-je bien fait mon "chantier" ou vais-je avoir des soucis ?
J'espère avoir été clair !? sad

Sur les photos on voit peu mais j'ai ajouté un fer carré de 8X8 des deux côtés sur toute la longueur et je vais coller du béton dessus.

Voici les photos :
Pour agrandir les images, cliquez dessus.
pillier portail 1pillier portail 2pillier portail 3pillier portail 4pillier portail 5pillier portail 6pillier portail 7

29 octobre 2013 à 14:39
Forum maçonnerie réponse 1

Faut-il ferrailler semelle et piliers pour portail sur ancien mur démoli

maçon37
Membre inscrit
maçon37
2 187 messages
Bonsoir esso35.

Comme vous l'avez supposé il y a "bêtise" cry. Mais qui n'en fait pas lol ?
En fait vous avez 2 piliers mais pas de semelle.
Ce qui sert de semelle n'est qu'un seuil de finition ou de rattrapage pour cacher les pierres. Donc vos piliers ne sont pas solidaires d'une fondation.
On va donc trouver une solution : Que comptez-vous mettre comme portail ? Car le poids aura son importance.
Vus avez prévu une reprise de ferraillage avec l'ancien mur et c'est ce qui va vous sauver, car c'est cette partie qui tiendra la bascule.
Puisque vous avez ouvert sur 3m75, je pense que vous allez mettre un portail de 3m à 2 vantaux de 1,50m. Si vous choisissez du PVC sur 1m - 1,25m de haut votre maçonnerie ne devrait pas bouger.
Voilà dans un premier temps. Si vous voulez d'autres précisions, repassez par là. Et attendons quelques heures pour avoir d'autres avis. Merci pour les photos, cela aide vraiment.
Cordialement, M37.
29 octobre 2013 à 18:06
Forum maçonnerie réponse 2

Faut-il ferrailler semelle et piliers pour portail sur ancien mur démoli

Marie
Membre inscrit
Marie
6 116 messages
Bonjour.
Oui, je suis d'accord, les photos sont très bien, on gagne du temps, merci !
Pour la structure, je la laisse à Maçon37. Pour les côtés, si vous refaites une finition du mur, je déconseillerais le ciment, et envisagerais plutôt un bâtard, qui tiendra mieux sur la pierre (bien mouiller le support avant la pose).
Pour le portail, deux questions : Est-il très exposé au vent ? Et dans ce cas, pourriez-vous envisager un portail sous forme de barrière plutôt qu'un portail plein ? Suivant la région et la position du portail par rapport aux vents dominants, ça permettrait de limiter énormément les contraintes sur les piliers.
Cordialement. Marie
29 octobre 2013 à 18:48
Forum maçonnerie réponse 3

Faut-il ferrailler semelle et piliers pour portail sur ancien mur démoli

maçon37
Membre inscrit
maçon37
2 187 messages
OK avec Marie pour le portail, en revanche, comme les boisseaux sont en ciment je préfèrerais un béton ciment pour mieux lier l'ensemble car il faut que la liaison se fasse avec le pilier pour en augmenter sa masse, donc son poids et déporter le centre de gravité vers le mur. Je fais suivre un petit dessin.
Et après dodo. M37
29 octobre 2013 à 22:42
Forum maçonnerie réponse 4

Faut-il ferrailler semelle et piliers pour portail sur ancien mur démoli

maçon37
Membre inscrit
maçon37
2 187 messages

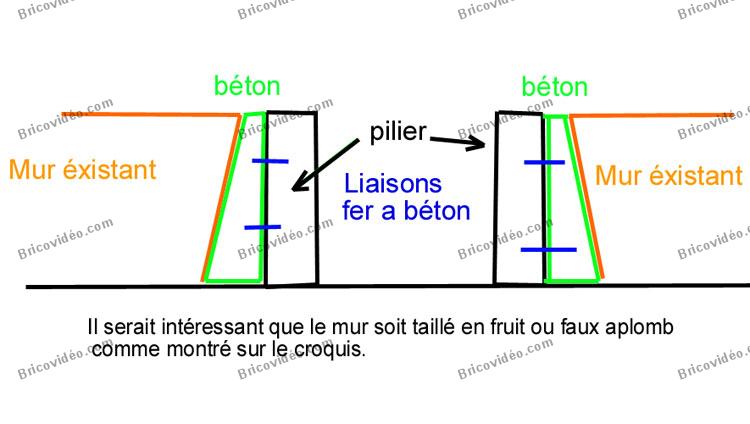

Voici le croquis.


Pour agrandir l'image, cliquez dessus.
croquis piliers pour portail

29 octobre 2013 à 23:00
